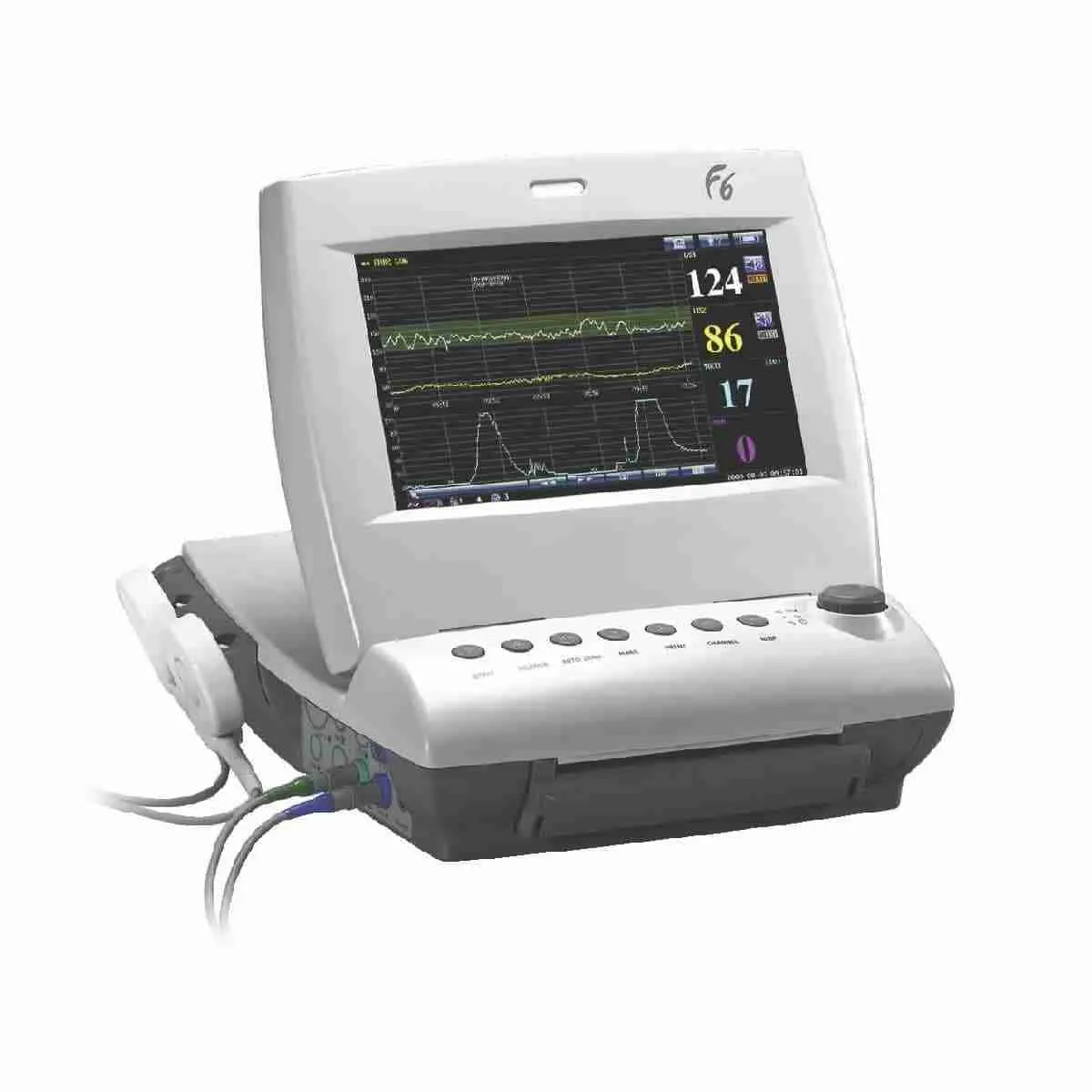

Monitor Fetal EDAN F6

Monitor Fetal EDAN F6 Marca: Edan Modelo: F6 Diseñado para monitorear la salud fetal durante el embarazo, parto y postparto, combinando el monitoreo fetal (FHR, actividad uterina) con parámetros maternos (ECG, presión arterial, SpO₂, temperatura) en su versión F6 Express opcionalmente. El Monitor Fetal EDAN F6 es ideal para hospitales, clínicas obstétricas, consultorios gineco-obstétricos y unidades de parto, por su capacidad de monitoreo dual (gemelos), conectividad y funciones avanzadas de análisis. Principales características y funcionalidades del Monitor Fetal EDAN F6 Monitoriza frecuencia cardíaca fetal (FHR) mediante ultrasonido Doppler con autocorrelación. En versiones con funciones extendidas (F6 Express), permite monitoreo materno: ECG, frecuencia cardíaca/pr, presión arterial no invasiva (NIBP), SpO₂ y temperatura. Detección para monitoreo de gemelos (dual FHR) mediante verificación de señales superpuestas (offset ± 20 bpm) para diferenciar las frecuencias de cada feto. Alta memoria interna con posibilidad de almacenamiento de hasta 60 horas de trazados de forma contigua. Impresora térmica integrada de alta duración, compatible con papel térmico de 150/152 mm (estándar americano / internacional). Pantalla plegable TFT-LCD color de 10.1 pulgadas (resolución 800 × 480) con visualización simultánea de trazados (ondas) y valores digitales. Impresión rápida de trazados almacenados (velocidades mayores) y modos de impresión en tiempo real (1 / 2 / 3 cm/min) con posibilidad de impresión rápida hasta ~15 mm/s o más para datos guardados. Transductores resistentes al agua para ultrasonido fetal (1 MHz ±10 %) y transductor de TOCO para medición de contracciones uterinas (TOCO de 0 a 100 %) con resolución de 1 %. Función de “Auto Zero” y “Manual Zero” para el TOCO; compensación automática del punto cero para mediciones más confiables. Análisis de cardiotocografía (CTG) integrado — proporciona evaluación objetiva de patrones de FHR para asistencia en la interpretación clínica. Funcionalidad de “Auto Fetal Movement” (AFM) para detectar movimientos fetales automáticos mediante ultrasonido doppler pulsado. Interfaces de comunicación: RS232 (DB9), Ethernet (RJ45) para conexión a sistemas de monitoreo central (MFM-CNS) o integración con software de gestión hospitalaria. Fuente de alimentación versátil: 100-240 V AC (50/60 Hz) + batería interna de litio recargable (14.8 V, ~4400-5000 mAh) con autonomía adecuada para uso intermitente o transporte. Diseño compacto y portátil con asa / mango para transporte, soporte para montaje en pared o carro (trolley) mediante accesorios opcionales. Compatible con módulos inalámbricos opcionales para conectividad sin cables hacia estación de monitoreo central. Accesorios habituales incluyen: cintas de sujeción (belts), gel ecográfico, cables de conexión, papel de registro, probetas adicionales de Doppler, soportes de pared, soportes rodantes (trolley). Especificaciones técnicas del Monitor Fetal EDAN F6 Parámetro Valor / rango Dimensiones físicas 347 mm × 330 mm × 126 mm Peso aproximado ~5.3 kg (versión básica) / ~6.1 kg (versión Express) Pantalla 10.1″ color TFT-LCD plegable, resolución 800 × 480 Frecuencia de ultrasonido 1.0 MHz ± 10 % FHR (frecuencia cardíaca fetal) Rango: 50 – 240 bpm; resolución: 1 bpm; precisión: ±2 bpm DECG (FHR interno) Rango: 30 – 240 bpm; resolución: 1 bpm; precisión: ±1 bpm TOCO Rango: 0 – 100 % relativo; resolución: 1 %; error no lineal ≤ ±10 % IUP (opcional) Presión: 0 – 100 mmHg; resolución: 1 mmHg; error no lineal: ±3 mmHg Voltaje de operación 100 – 240 V AC, 50 / 60 Hz Batería 14.8 V Li-ion, 4400-5000 mAh; autonomía continua de ~2–4 horas Grabación / almacenamiento Hasta 60 horas de trazados almacenados Impresión Papel térmico de 150/152 mm; velocidades 1 / 2 / 3 cm/min en tiempo real; impresión rápida de trazados guardados (hasta ~15 mm/s o más) Comunicación RS232 / DB9, Ethernet / RJ45 Función de movimiento fetal Auto Fetal Movement (AFM) mediante doppler pulsado Ventajas y beneficios del Monitor Fetal EDAN F6 Monitor integral que combina monitoreo fetal y materno (en la versión Express), lo que reduce la necesidad de equipos separados. Capacidad para monitoreo de gemelos con separación eficiente de señales gracias al sistema de verificación de solapamiento. Gran memoria interna (60 horas) para revisión de trazados sin depender de descarga inmediata. Impresora térmica incorporada facilita obtener reportes en papel directamente desde el equipo. Pantalla plegable que permite ángulos de visualización (15°, 30°, 45°, 60°) para mayor comodidad del personal médico. Interfaz de uso amigable con teclas funcionales, accesos directos y menú claro para agilizar el trabajo clínico. Compatibilidad con sistemas de monitoreo central tipo MFM-CNS y conexión de red, ideal para hospitales con varias camas obstétricas. Batería recargable permite su uso en transporte entre salas o en ambientes donde la alimentación eléctrica puede ser variable. Diseño compacto y portátil, con opciones de montaje en pared o carro, permitiendo adaptarse al espacio del consultorio. Funciones avanzadas como CTG integrado y detección automática de movimientos fetales ayudan al personal en análisis rápido de estado fetal. Opciones de expansión como módulo inalámbrico, funciones internas (IUP / DECG) y accesorios adicionales (transductores, soportes, software). Fiabilidad y precisión respaldadas por especificaciones técnicas rigurosas del fabricante. Uso clínico recomendado y aplicaciones del Monitor Fetal EDAN F6 Control prenatal (monitoreo fetal en gestaciones normales y de riesgo) Evaluaciones anteparto (non-stress test, perfil biofísico fetal) Monitoreo durante trabajo de parto y vigilancia fetal intraparto Monitoreo de embarazos gemelares Integración en salas de parto, unidades obstétricas, bancos de maternidad Uso en clínicas pequeñas y consultorios con funciones de monitoreo integral Integración con sistemas de registro clínico o historia digital del paciente Accesorios del Monitor Fetal EDAN F6 Transductores Doppler impermeables para FHR Sonda TOCO para medir contracciones uterinas Cintas de sujeción (belts) para los transductores Gel ecográfico Papel térmico para registro (150/152 mm) Cables de conexión (cable Ethernet, RS232, adaptadores) Fuente de alimentación y cargador Batería interna de repuesto Soportes de pared y carros/trolleys Módulos inalámbricos / conexión central de monitoreo Componentes de monitoreo materno (ECG, NIBP, SpO₂, temperatura) si eliges la versión Express
